Zargenfalzhöhe bei Glastüren: Bedeutung, Messung und passende Türhöhe

Die Zargenfalzhöhe gehört zu den wichtigsten Maßen, wenn du eine Glastür in eine vorhandene Holz- oder Stahlzarge einsetzen möchtest. Sie beschreibt die nutzbare Höhe im Falzbereich der Zarge und hilft dir dabei, die passende Glastürhöhe sicher zu bestimmen.

Wenn du eine Glastür, Ganzglastür oder Glasinnentür bestellen möchtest, solltest du daher nicht nur das alte Türblatt oder das DIN-Nennmaß prüfen. Entscheidend ist die tatsächliche Höhe der vorhandenen Zarge im Falz. Deshalb solltest du die Zargenfalz Höhe immer direkt an der eingebauten Zarge messen.

Bei Glastüren ist dieses Maß besonders wichtig, weil ESG-Sicherheitsglas nach der Herstellung keine einfache Kürzung erlaubt. Außerdem müssen Türblatt, Beschläge, Bänder und Zarge zusammenpassen. Neben dem Breitenmaß im Falz bildet die Höhe der Zargenfalz daher die Grundlage für die richtige Glastürgröße.

Zusätzlich solltest du das Gesamtmaß im Falz, die Tiefe des Falzbereichs und die Beschlagmaße prüfen. Dadurch erkennst du frühzeitig, ob Standardmaß, Sondermaß oder eine besondere Beschlagsituation vorliegt.

Passende Glastüren findest du hier: Glastüren ansehen.

Eine ausführliche Übersicht zu Glastürmaßen findest du unter Glastür Maße.

Was bedeutet Zargenfalzhöhe?

Die Zargenfalzhöhe beschreibt die lichte Höhe im Falzbereich einer Türzarge. Du misst sie von der oberen inneren Falzkante bis zur Oberkante des fertigen Fußbodens.

Der Falz ist der Bereich der Zarge, in dem das Türblatt im geschlossenen Zustand sitzt oder anliegt. Bei einer Glastür dient dieses Maß deshalb als technisches Kontrollmaß. Es zeigt dir, welche Türblatthöhe zur vorhandenen Zarge passt.

Wichtig ist dabei: Du misst nicht die komplette Wandöffnung, nicht die sichtbare Durchgangshöhe und auch nicht nur die alte Türhöhe. Für die Auswahl einer passenden Ganzglastür zählt vor allem die gemessene Höhe im Zargenfalz.

Zargenfalzhöhe = nutzbare Höhe im Falzbereich der Zarge
Zargenfalzbreite = nutzbare Breite im Falzbereich der Zarge
Zargenfalzmaß = Breite und Höhe im Falzbereich
Türblattmaß = tatsächliche Breite und Höhe der Glastür
DIN-Nennmaß = übliche Maßbezeichnung aus der Tür- und Zargenwelt

Warum ist die Zargenfalz Höhe wichtig?

Die Höhe der Zargenfalz bestimmt, welche Glastürhöhe in die vorhandene Zarge passt. Wenn die Glastür zu hoch ist, schleift sie am Boden oder du kannst sie nicht richtig einhängen. Wenn sie dagegen zu niedrig ist, entstehen zu große Luftspalte.

Außerdem besteht eine Glastür in der Regel aus ESG-Sicherheitsglas. Dieses Glas erhält seine endgültige Form vor dem Vorspannen. Deshalb kannst du es später nicht einfach kürzen. Aus diesem Grund solltest du die passende Höhe vor der Bestellung sorgfältig prüfen.

Die richtige Zargenfalz Höhe beeinflusst unter anderem:

die passende Höhe des Türblatts
den Abstand zum fertigen Fußboden
das Schließverhalten der Glastür
die Position der Bänder und Beschläge
die optische Passung in der vorhandenen Zarge
die Funktion von Schlosskasten, Falle und Dichtung

Zargenfalzhöhe, Türblatthöhe und Rohbaumaß

Zargenfalzhöhe, Türblatthöhe, Rohbaumaß und lichte Durchgangshöhe beschreiben unterschiedliche Maße. Deshalb solltest du sie nicht miteinander verwechseln.

Begriff	Bedeutung	Wichtig für
Zargenfalzhöhe	lichte Höhe im Falzbereich der vorhandenen Zarge	Auswahl der passenden Glastürhöhe
Türblatthöhe	tatsächliche Höhe des Türblatts	Bestellmaß der Glastür
Rohbaumaß	Höhe der Wandöffnung vor dem Einbau der Zarge	Neubau oder Austausch der Zarge
Lichte Durchgangshöhe	sichtbare freie Durchgangshöhe	Nutzung und Raumwirkung
DIN-Nennmaß	übliche Maßbezeichnung für Tür- und Zargengrößen	Orientierung bei Standardmaßen

Wenn die Zarge bereits eingebaut ist, hilft dir das Rohbaumaß meist nicht weiter. Dann zählt die tatsächliche Höhe im Zargenfalz. Deshalb solltest du direkt an der vorhandenen Zarge messen.

Zargenfalz Höhe richtig messen

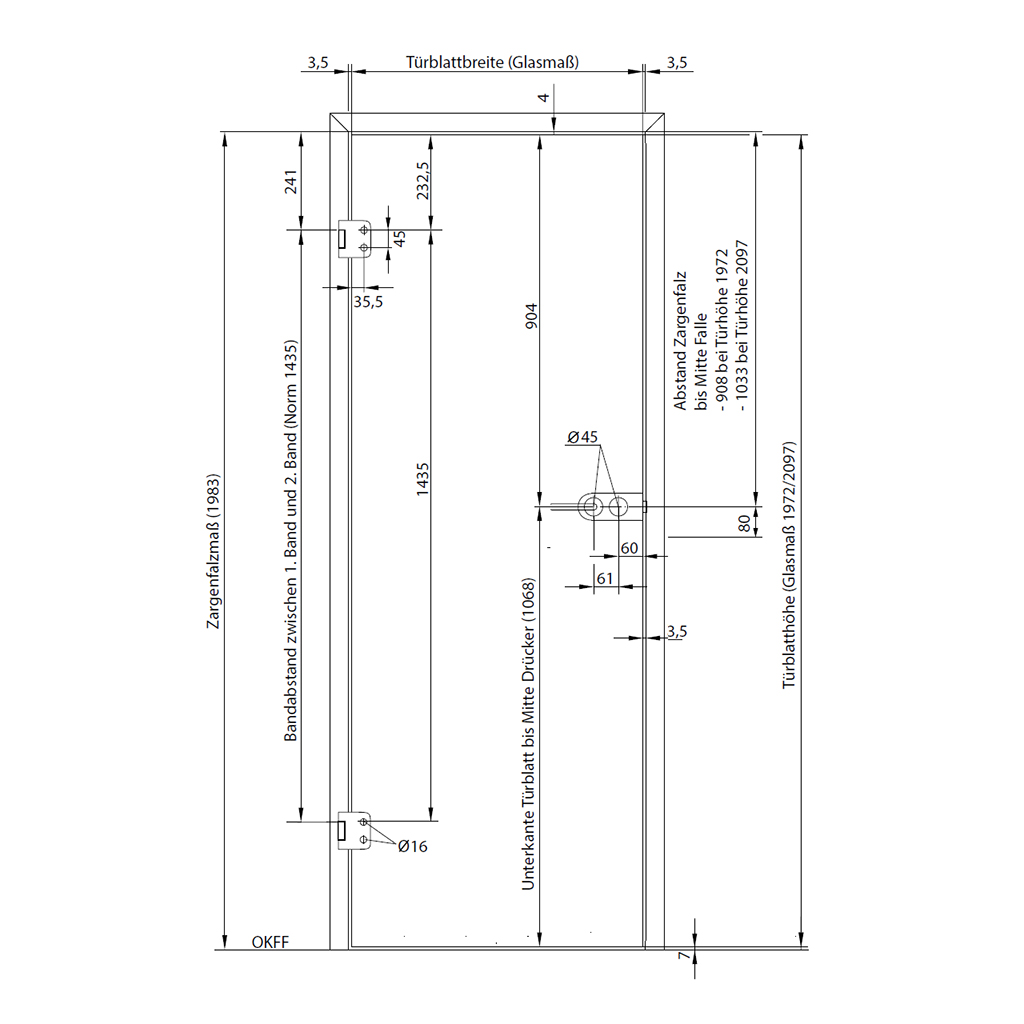

Du misst die Zargenfalz Höhe von der oberen inneren Falzkante der Zarge bis zur Oberkante des fertigen Fußbodens. Dabei zählt der fertige Bodenbelag, also zum Beispiel Parkett, Fliesen, Vinyl, Teppich oder Laminat.

Vorbereitung der Messung

Nutze für die Messung einen Zollstock, ein Maßband oder ein Lasermessgerät. Außerdem solltest du an mehreren Stellen kontrollieren, weil alte Zargen, schiefe Böden oder neue Bodenbeläge kleine Abweichungen verursachen können.

Zargenfalzhöhe Schritt für Schritt messen

Tür öffnen oder aushängen: So siehst du den Falzbereich besser.
Obere Falzkante bestimmen: Suche die innere Kante, an der das Türblatt oben anliegt.
Bis zum fertigen Boden messen: Miss bis zur Oberkante Fertigfußboden, nicht bis zum Rohboden.
Links und rechts messen: Prüfe beide Seiten der Zarge.
Kleineren Wert notieren: So vermeidest du Probleme bei schiefen Böden.
Maß in mm festhalten: Für Glastüren brauchst du präzise Millimeterwerte.

Wenn du zusätzlich die Breite prüfst, miss auch das Breitenmaß im Falz. Erst beide Werte zusammen zeigen dir, welche Glastür wirklich passt.

Zur Maßübersicht: Glastür Maße und Zargenmaße.

Zargenfalzhöhe bei Standardmaßen

Viele Glastüren orientieren sich an bekannten DIN-Größen aus der Tür- und Zargenwelt. Trotzdem unterscheiden sich DIN-Nennmaß, Glastürmaß und Zargenfalzmaß voneinander.

Die folgende Tabelle zeigt häufige Kombinationen. Nutze sie als Orientierung, aber miss die vorhandene Zarge trotzdem immer genau aus.

DIN-Orientierung	Glastürmaß	Zargenfalzmaß
61 x 198,5 cm (610 x 1985 mm)	58,4 x 197,2 cm (584 x 1972 mm)	59,1 x 198,3 cm (591 x 1983 mm)
61 x 211 cm (610 x 2110 mm)	58,4 x 209,7 cm (584 x 2097 mm)	59,1 x 210,8 cm (591 x 2108 mm)
73,5 x 198,5 cm (735 x 1985 mm)	70,9 x 197,2 cm (709 x 1972 mm)	71,6 x 198,3 cm (716 x 1983 mm)
73,5 x 211 cm (735 x 2110 mm)	70,9 x 209,7 cm (709 x 2097 mm)	71,6 x 210,8 cm (716 x 2108 mm)
86 x 198,5 cm (860 x 1985 mm)	83,4 x 197,2 cm (834 x 1972 mm)	84,1 x 198,3 cm (841 x 1983 mm)
86 x 211 cm (860 x 2110 mm)	83,4 x 209,7 cm (834 x 2097 mm)	84,1 x 210,8 cm (841 x 2108 mm)
98,5 x 198,5 cm (985 x 1985 mm)	95,9 x 197,2 cm (959 x 1972 mm)	96,6 x 198,3 cm (966 x 1983 mm)
98,5 x 211 cm (985 x 2110 mm)	95,9 x 209,7 cm (959 x 2097 mm)	96,6 x 210,8 cm (966 x 2108 mm)

Warum die Zargenfalzhöhe vom Türblatt abweicht

Die Tabelle zeigt deutlich: Die Zargenfalzhöhe entspricht nicht der Türblatthöhe. Stattdessen bleibt ein kleiner konstruktiver Abstand, damit die Glastür sauber in der Zarge sitzt und genügend Luft zum Boden sowie zur oberen Zarge hat.

Warum ist die Höhe der Zargenfalz größer als das Türblatt?

Viele Kunden wundern sich, weil die gemessene Höhe im Falz etwas größer ausfällt als die passende Glastürhöhe. Das ist jedoch richtig, weil die Tür Spiel benötigt.

Eine Glastür darf nicht ohne Abstand in der Zarge sitzen. Sie braucht Luft zur oberen Zarge, zum Boden und zu den seitlichen Falzbereichen. Dadurch lässt sie sich öffnen, schließen und einhängen, ohne zu schleifen oder zu klemmen.

Beispiel:

Gemessene Zargenfalzhöhe: 198,3 cm (1983 mm)
Passende Glastürhöhe: 197,2 cm (1972 mm)
Differenz: ca. 1,1 cm (11 mm)

Diese Differenz ist also kein Fehler. Vielmehr gehört sie zur richtigen technischen Passung.

Einfluss des fertigen Fußbodens auf die Zargenfalzhöhe

Du solltest immer ab Oberkante Fertigfußboden messen. Wenn sich der Boden noch ändert, musst du den späteren Bodenaufbau bereits vor der Bestellung berücksichtigen.

Ein neuer Bodenbelag kann die nutzbare Höhe reduzieren. Außerdem können Fliesen, Parkett, Laminat oder Vinyl mehrere Millimeter aufbauen. Deshalb kann eine Glastür nach der Renovierung plötzlich zu lang sein, obwohl sie vorher rechnerisch gepasst hätte.

Achte besonders auf diese Situationen:

alter Teppich wurde entfernt
neuer Boden liegt auf alten Fliesen
Laminat oder Vinyl kommt nachträglich hinzu
Türschwellen wurden entfernt oder ergänzt
der Boden verläuft nicht exakt waagerecht

Wenn du den Boden noch erneuerst, miss nicht den aktuellen Zustand, sondern plane mit der späteren fertigen Höhe.

Zargenfalzhöhe bei Holzzargen

Bei einer Holzzarge erkennst du den Falzbereich meist gut. Trotzdem solltest du sorgfältig messen, weil alte Lackschichten, neue Bodenbeläge oder kleine Verzüge das Ergebnis beeinflussen können.

Öffne oder hänge die alte Tür aus.
Suche die obere innere Falzkante der Holzzarge.
Miss senkrecht bis zum fertigen Boden.
Wiederhole die Messung links und rechts.
Notiere den kleineren Wert.

Zusätzlich solltest du die Breite im Falz, die Tiefe des Falzbereichs und die Bandposition prüfen. Denn auch diese Maße entscheiden darüber, ob eine Glastür im Standardmaß passt.

Zargenfalz Höhe bei Stahlzargen

Bei Stahlzargen solltest du noch genauer prüfen. Denn Stahlzargen unterscheiden sich je nach Baujahr, Hersteller und Einbausituation. Außerdem können Dichtung, Bandaufnahme und Schließblech anders ausfallen als bei einer Holzzarge.

Achte deshalb auf:

die obere innere Falzkante
die vorhandene Dichtung
die Bandaufnahmen
das Schließblech
den fertigen Bodenaufbau
mögliche Abweichungen durch Lack oder Verzug

Wenn du eine Glastür in eine Stahlzarge einsetzen möchtest, prüfe neben der Höhe auch das Maß zum oberen Band, den Abstand der Türbänder sowie das obere Maß zur Falle und das untere Maß zur Falle. Dadurch vermeidest du Probleme beim Einbau.

DIN links, DIN rechts und Zargenfalzhöhe

Die Zargenfalzhöhe bestimmt die passende Glastürhöhe. Die DIN-Richtung bestimmt dagegen, auf welcher Seite die Bänder sitzen und in welche Richtung sich die Tür öffnet.

Beide Angaben sind wichtig, aber sie beantworten unterschiedliche Fragen. Deshalb solltest du vor der Bestellung immer Höhe, Breite und DIN-Richtung prüfen.

Zargenfalzbreite: Welche Türbreite passt?
Zargenfalzhöhe: Welche Türhöhe passt?
DIN links oder DIN rechts: Welche Öffnungsrichtung passt?
Beschläge: Welche Bänder und Griffsets passen zur Zarge?

Im Glastür Konfigurator kannst du diese Angaben passend zu deiner Glastür auswählen.

Was passiert bei falscher Zargenfalzhöhe?

Eine falsch gemessene Höhe kann schnell zu Problemen führen. Da ESG-Sicherheitsglas später keine Kürzung erlaubt, solltest du dieses Risiko vermeiden.

Fehler	Mögliche Folge
Tür zu hoch bestellt	Die Tür schleift am Boden oder lässt sich nicht einhängen.
Tür zu niedrig bestellt	Es entsteht ein zu großer Luftspalt.
Rohbaumaß verwendet	Das Türmaß passt nicht zur eingebauten Zarge.
Fertigen Boden vergessen	Die Türhöhe stimmt nach der Renovierung nicht mehr.
Nur altes Türblatt gemessen	Abweichungen der Zarge bleiben unbemerkt.

Besonders kritisch ist eine zu hoch bestellte Glastür. Denn während ein kleiner Luftspalt optisch stören kann, lässt sich eine zu hohe Glastür oft gar nicht verwenden.

Reicht das alte Türblatt als Maß?

Das alte Türblatt hilft dir als Orientierung. Trotzdem solltest du zusätzlich die Zarge messen.

Viele vorhandene Holztüren besitzen ein gängiges DIN-Maß. Dennoch kann die tatsächliche Einbausituation abweichen. Zum Beispiel verändern neue Böden, alte Zargen oder Einbautoleranzen die nutzbare Höhe.

Gehe deshalb so vor:

Zargenfalzbreite messen
Zargenfalzhöhe messen
Falztiefe prüfen
Bänder und Beschläge prüfen
DIN-Richtung bestimmen

Erst diese Kombination gibt dir eine sichere Grundlage für die Bestellung.

Zusammenhang mit Standardmaßen

Viele Glastüren passen zu bekannten Standardmaßen. Allerdings entsprechen Glasgrößen nicht exakt den klassischen Nennmaßen aus der Holztürwelt.

Beispiel: Wer nach 86 x 198,5 cm (860 x 1985 mm) sucht, meint häufig das DIN-Maß einer gefälzten Innentür. Die passende Glastür kann jedoch 83,4 x 197,2 cm (834 x 1972 mm) groß sein. Das passende Zargenfalzmaß liegt dann häufig bei 84,1 x 198,3 cm (841 x 1983 mm).

Deshalb helfen Suchbegriffe wie 735 x 1985 mm, 860 x 1985 mm, 985 x 1985 mm oder 2110 mm Höhe bei der Orientierung. Dennoch ersetzt kein DIN-Begriff das genaue Aufmaß der vorhandenen Zarge.

Mehr dazu: Glastüren Standardmaße.

Welche Glastürhöhe passt zur Zargenfalzhöhe?

Die passende Glastürhöhe fällt immer etwas kleiner aus als die gemessene Höhe im Zargenfalz. Dadurch bleibt genug Luft zum Einhängen, Öffnen und Schließen.

Gemessene Höhe im Zargenfalz	Typische passende Glastürhöhe	Einordnung
ca. 198,3 cm (1983 mm)	ca. 197,2 cm (1972 mm)	häufiges Standardmaß
ca. 210,8 cm (2108 mm)	ca. 209,7 cm (2097 mm)	höhere Variante

Diese Werte zeigen den grundsätzlichen Zusammenhang. Trotzdem solltest du vor der Bestellung immer prüfen, welches Türmaß zur konkreten Zarge passt.

Sondermaß bei abweichender Zargenfalz Höhe

Nicht jede vorhandene Zarge entspricht einem Standardmaß. Besonders in Altbauten, bei älteren Stahlzargen, renovierten Räumen oder geänderten Bodenaufbauten kommen abweichende Werte vor.

Wenn die gemessene Zargenfalz Höhe nicht zu einem gängigen Standardmaß passt, kann eine Glastür im Sondermaß sinnvoll sein. Dabei lässt du das Türblatt individuell nach Maß fertigen.

Trotzdem solltest du auch bei Sondermaßen die Beschläge, Bänder und Zarge prüfen. Denn ein Sondermaß löst nicht automatisch jede technische Besonderheit der Einbausituation.

Weitere Informationen: Glastüren Sondermaße.

Häufige Messfehler bei der Zargenfalzhöhe

Bei der Ermittlung der Zargenfalz Höhe passieren oft ähnliche Fehler. Du kannst sie leicht vermeiden, wenn du weißt, welches Maß wirklich zählt.

nur die sichtbare Durchgangshöhe messen
ab Rohboden statt ab Fertigfußboden messen
nur das alte Türblatt als Grundlage nehmen
links und rechts nicht separat prüfen
neue Bodenbeläge nicht berücksichtigen
die obere Falzkante falsch ansetzen
DIN-Nennmaß und Zargenfalzmaß verwechseln
Stahlzargen wie Standard-Holzzargen behandeln

Der wichtigste Grundsatz lautet daher: Miss immer an der vorhandenen Zarge und gehe immer vom fertigen Fußboden aus.

Praktisches Beispiel zur Zargenfalzhöhe

Angenommen, du möchtest eine alte Holztür durch eine Glastür ersetzen. Auf dem alten Türblatt findest du ungefähr das Maß 86 x 198,5 cm (860 x 1985 mm). Dieses Maß klingt zunächst wie das passende Bestellmaß.

Für eine Glastür prüfst du jedoch die Zarge:

Zargenfalzbreite gemessen: ca. 84,1 cm (841 mm)
Zargenfalzhöhe gemessen: ca. 198,3 cm (1983 mm)
passendes Glastürmaß: ca. 83,4 x 197,2 cm (834 x 1972 mm)

Das Beispiel zeigt, warum du die Zarge direkt messen solltest. Nur so erkennst du, welche Glastür wirklich passt.

Checkliste für Zargenfalzhöhe und weitere Maße

Bevor du eine Glastür bestellst, solltest du die wichtigsten Angaben prüfen. Dadurch reduzierst du das Risiko einer Fehlbestellung deutlich.

Zargenfalzbreite messen
Zargenfalzhöhe messen
Zargenfalzmaß vollständig prüfen
Falztiefe kontrollieren
oberes Bandmaß beachten
Bandabstand prüfen
Fallenmaß oben prüfen
Fallenmaß unten prüfen
DIN links oder DIN rechts bestimmen
gewünschtes Glasdesign auswählen
Beschläge und Griffset passend wählen
bei Abweichungen Sondermaß prüfen

Wenn du verschiedene Glasdesigns vergleichen möchtest, findest du hier eine Übersicht: Dekore für Glastüren & Glasschiebetüren.

Kurz zusammengefasst

Die Zargenfalzhöhe beschreibt die lichte Höhe im Falzbereich der vorhandenen Zarge. Du misst sie von der oberen inneren Falzkante bis zur Oberkante Fertigfußboden.

Sie ist nicht identisch mit der Türblatthöhe, dem Rohbaumaß oder der sichtbaren Durchgangshöhe. Für die richtige Glastür brauchst du immer die tatsächlichen Maße der vorhandenen Zarge. Besonders wichtig sind deshalb Zargenfalzbreite und Zargenfalzhöhe.

Wenn du deine Glastür konfigurieren möchtest: Jetzt Glastür konfigurieren.

Häufige Fragen zur Zargenfalzhöhe

Was ist die Zargenfalzhöhe?

Die Zargenfalzhöhe ist die lichte Höhe im Falzbereich einer Türzarge. Du misst sie von der oberen inneren Falzkante bis zur Oberkante des fertigen Fußbodens.

Warum ist die Zargenfalz Höhe bei Glastüren wichtig?

Sie hilft dir dabei, die passende Glastürhöhe zu bestimmen. Da ESG-Sicherheitsglas später keine Kürzung erlaubt, muss das Maß vor der Bestellung stimmen.

Ist die Höhe der Zargenfalz gleich der Türhöhe?

Nein. Die Höhe der Zargenfalz ist in der Regel etwas größer als die passende Türblatthöhe. Dadurch bleibt die notwendige Luft zum Öffnen, Schließen und Einhängen.

Wo misst man?

Du misst von der oberen inneren Falzkante der Zarge bis zur Oberkante Fertigfußboden. Miss also nicht bis zum Rohboden und nicht nur bis zur sichtbaren Durchgangskante.

Welche Höhe passt zu 197,2 cm Türhöhe?

Eine Glastür mit 197,2 cm (1972 mm) Höhe passt häufig zu einer Zargenfalzhöhe von etwa 198,3 cm (1983 mm). Trotzdem zählt immer das konkrete Aufmaß der vorhandenen Zarge.

Welche Höhe passt zu 209,7 cm Türhöhe?

Eine Glastür mit 209,7 cm (2097 mm) Höhe passt häufig zu einer Zargenfalzhöhe von etwa 210,8 cm (2108 mm).

Reicht das alte Türblatt als Maß?

Das alte Türblatt hilft als Orientierung. Dennoch solltest du die Zarge direkt messen, weil Bodenbeläge, Toleranzen oder alte Zargen abweichen können.

Was ist der Unterschied zur Zargenfalzbreite?

Die Zargenfalzbreite beschreibt die nutzbare Breite im Falzbereich. Die Zargenfalzhöhe beschreibt dagegen die nutzbare Höhe. Beide Maße brauchst du für die passende Glastür.

Was ist der Unterschied zum Rohbaumaß?

Das Rohbaumaß beschreibt die Wandöffnung vor dem Zargeneinbau. Die Zargenfalzhöhe beschreibt die nutzbare Höhe der bereits eingebauten Zarge im Falzbereich.

Was ist, wenn links und rechts unterschiedliche Werte entstehen?

Dann solltest du den kleineren relevanten Wert notieren und die Einbausituation prüfen. Unterschiedliche Werte entstehen oft durch schiefe Böden, alte Zargen oder neue Bodenbeläge.

Muss ich den fertigen Boden berücksichtigen?

Ja. Miss immer ab Oberkante Fertigfußboden. Wenn später noch ein Bodenbelag hinzukommt, musst du diesen Aufbau vorher einplanen.

Kann man eine Glastür nachträglich kürzen?

Nein. ESG-Sicherheitsglas erlaubt nach der Herstellung keine einfache Kürzung. Deshalb musst du die passende Höhe vor der Fertigung korrekt bestimmen.

Wann brauche ich ein Sondermaß?

Ein Sondermaß passt, wenn die gemessene Zargenfalz Höhe nicht zu einem gängigen Standardmaß passt oder wenn die vorhandene Zarge deutlich von üblichen DIN-Maßen abweicht.
