Fallenmaß oben bei Glastüren: Bedeutung, Messung und Schlossposition

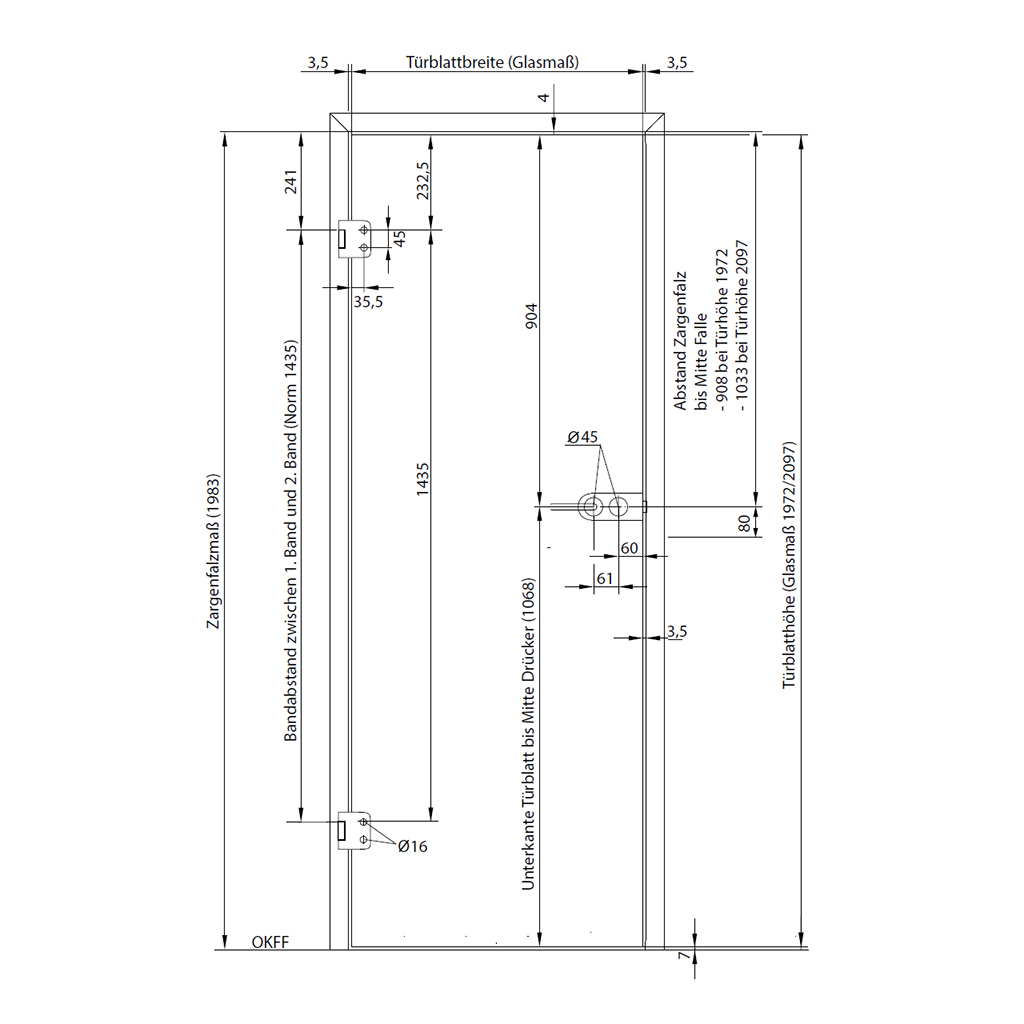

Das Fallenmaß oben beschreibt den Abstand von einer oberen Bezugskante bis zur Mitte der Falle beziehungsweise bis zur passenden Schließposition im Schlossbereich. Bei Glastüren ist dieses Maß wichtig, wenn Türblatt, Schlosskasten, Zarge und Schließblech sauber zusammenpassen sollen.

Wenn du eine Glastür, Ganzglastür oder Glasinnentür in eine vorhandene Holz- oder Stahlzarge einsetzen möchtest, solltest du nicht nur Breite und Höhe prüfen. Zusätzlich müssen Bandseite, Schlossseite, Falle und Beschläge zur vorhandenen Zarge passen.

Das obere Fallenmaß hilft dir dabei, die Schlossposition von oben her einzuordnen. Dadurch kannst du besser prüfen, ob die Falle der Glastür zur vorhandenen Schließblechposition passt.

Passende Glastüren findest du hier: Glastüren ansehen.

Eine Übersicht zu wichtigen Tür- und Zargenmaßen findest du unter Glastür Maße.

Der Vorteil eines korrekt ermittelten oberen Fallenmaßes liegt darin, dass Schloss und Schließblech ohne Nacharbeit zueinander passen.

Falle trifft das Schließblech genau
Türblatt passt in die vorhandene Zarge
kein Nachfräsen der Zarge nötig
gleichmäßige Fuge über die Türhöhe
Fehlbestellungen werden vermieden

Was bedeutet Fallenmaß oben?

Das Fallenmaß oben ist ein technisches Maß im Schlossbereich. Es beschreibt, wie weit die Mitte der Falle von der oberen Bezugskante entfernt liegt.

Je nach Messsituation kann die obere Bezugskante die obere Türkante, die obere Zargenfalz oder eine andere vom Hersteller definierte Bezugslinie sein. Deshalb solltest du immer prüfen, welche Bezugskante in der Zeichnung, am alten Türblatt oder an der vorhandenen Zarge gemeint ist.

Bei Glastüren ist dieses Maß besonders wichtig, weil Schlosskasten und Beschlagpositionen nicht beliebig verändert werden können. Die Glastür muss daher zur vorhandenen Zarge und zum Schließbereich passen.

Falle = beweglicher Teil des Schlosses, der in das Schließblech greift
Schließblech = Gegenstück in der Zarge
Fallenmaß oben = Abstand von oben bis zur Fallenmitte
Fallenmaß unten = Abstand von unten bis zur Fallenmitte

Warum ist das Fallenmaß oben wichtig?

Die Glastür schließt nur dann wirklich sauber, wenn Falle und Schließblech exakt zueinander passen, und genau das entscheidet sich über das obere Fallenmaß. Wenn dieses Maß nicht stimmt, kann die Falle zu hoch oder zu niedrig auf das Schließblech treffen, selbst wenn die Tür in Breite und Höhe perfekt zur Zarge passt. Dann kann die Tür schwer schließen, nicht sauber einrasten oder sichtbar versetzt sitzen, was im Alltag schnell auffällt und störend wirkt. Besonders bei vorhandenen Stahlzargen oder älteren Holzzargen solltest du dieses Maß deshalb besonders sorgfältig prüfen, da sich Abweichungen dort nachträglich kaum noch korrigieren lassen.

Das Maß ist wichtig für:

die Position des Schlosskastens
die Lage der Falle
die passende Schließblechposition
die Funktion beim Schließen
die Abstimmung mit vorhandenen Zargen
die Auswahl passender Beschläge

Außerdem besteht eine Glastür meist aus ESG-Sicherheitsglas. Deshalb lassen sich Bohrungen, Ausschnitte und Schlosspositionen nach der Fertigung nicht einfach ändern.

Fallenmaß oben richtig messen

Du misst das Fallenmaß oben von der oberen Bezugskante bis zur Mitte der Falle beziehungsweise bis zur Mitte der passenden Schließblechöffnung.

Wichtig ist: Miss nicht einfach bis zur Oberkante des Schlosskastens und auch nicht bis zur sichtbaren Kante des Schließblechs. Entscheidend ist die technische Mitte der Falle oder die vom Hersteller angegebene Bezugslinie.

Vorbereitung der Messung

Öffne die Tür oder hänge das vorhandene Türblatt aus. Dadurch siehst du Schlosskasten, Falle, Schließblech und Zarge besser. Wenn möglich, nutze zusätzlich eine technische Zeichnung oder Herstellerangabe.

Oberes Fallenmaß Schritt für Schritt messen

Obere Bezugskante bestimmen: Prüfe, ob obere Türkante, obere Zargenfalz oder eine Herstellerlinie gemeint ist.
Falle lokalisieren: Suche die Mitte der Falle am Schlosskasten.
Schließblech prüfen: Kontrolliere die passende Öffnung in der Zarge.
Senkrecht messen: Miss von der oberen Bezugskante bis zur Fallenmitte.
Wert notieren: Halte das Maß in Zentimeter und Millimeter fest.
Mit der Glastür abgleichen: Prüfe, ob Schlosskasten und Zarge zusammenpassen.

Wenn du eine vorhandene Zarge weiterverwenden möchtest, solltest du zusätzlich auch das untere Maß zur Falle prüfen. Dadurch kannst du die Schlossposition von beiden Seiten besser einordnen.

Fallenmaß oben und Fallenmaß unten

Das Fallenmaß oben und das Fallenmaß unten beschreiben im Grunde dieselbe Schlossposition, nur aus zwei unterschiedlichen Richtungen betrachtet. Das obere Maß startet von der oberen Bezugskante aus, während das untere Maß denselben Punkt von der unteren Bezugskante her misst. Beide Werte zusammen ergeben ein deutlich vollständigeres Bild der tatsächlichen Fallenposition, weil sich eine einzelne Messrichtung leichter durch kleine Ungenauigkeiten verfälschen lässt. Deshalb lohnt es sich gerade bei vorhandenen Zargen, beide Maße parallel zu prüfen und miteinander abzugleichen, statt sich nur auf eine der beiden Richtungen zu verlassen. Die folgende Tabelle zeigt beide Maße im direkten Vergleich.

Maß	Messrichtung	Wichtig für
Fallenmaß oben	von oben bis zur Fallenmitte	Kontrolle der Schlossposition von oben
unteres Maß zur Falle	von unten bis zur Fallenmitte	Kontrolle der Schlossposition von unten
Schließblechposition	Position der Öffnung in der Zarge	Einrasten der Falle
Schlosskastenposition	Position des Schlosses im Türblatt	Funktion von Griff und Falle

Wenn Türhöhe, Zargenmaß und Schlossposition bekannt sind, lassen sich beide Maße besser prüfen. Trotzdem solltest du immer die Herstellerangaben des jeweiligen Glastürbeschlags beachten.

Unterschied zu Zargenfalzmaß und Türblattmaß

Das obere Fallenmaß beschreibt nicht die Größe der Tür, auch wenn es in der Praxis häufig mit anderen Maßen verwechselt wird. Es beschreibt ausschließlich die Position der Falle im Schlossbereich, unabhängig davon, wie breit oder hoch die Glastür tatsächlich ist. Für die eigentliche Türgröße brauchst du dagegen Breite und Höhe im Falzbereich der Zarge, also ein ganz anderes Maß mit einer anderen Funktion. Beide Maßgruppen ergänzen sich: Während das Zargenfalzmaß über die passende Türgröße entscheidet, sorgt das Fallenmaß oben dafür, dass Schloss und Schließblech später auch tatsächlich zueinander passen. Die folgende Tabelle ordnet alle relevanten Begriffe noch einmal übersichtlich ein.

Begriff	Bedeutung	Wichtig für
Fallenmaß oben	Abstand von oben bis zur Fallenmitte	Schloss- und Schließblechposition
Maß im Zargenfalz	Breite und Höhe im Falzbereich der Zarge	passende Türgröße
Breitenmaß im Falz	lichte Breite im Falzbereich	passende Türbreite
Höhenmaß im Falz	lichte Höhe im Falzbereich	passende Türhöhe
Türblattmaß	tatsächliche Breite und Höhe der Glastür	Bestellmaß der Tür

Für eine passende Glastür solltest du diese Maße gemeinsam prüfen. So erkennst du, ob die Türgröße und die Schlossposition zur vorhandenen Zarge passen.

Oberes Fallenmaß bei Holzzargen

Bei Holzzargen lässt sich die Position des Schließblechs in der Regel gut selbst kontrollieren, weil die Bauteile meist klar sichtbar und gut zugänglich sind. Trotzdem solltest du sorgfältig und an mehreren Stellen messen, weil ältere Zargen, nachträgliche Lackierungen oder im Lauf der Zeit ausgetauschte Beschläge die ursprüngliche Position spürbar verändern können. Gerade wenn eine alte Holztür schon einmal repariert oder nachjustiert wurde, kann sich das Schließblech leicht anders befinden, als es die ursprüngliche Bauzeichnung vorsieht.

Achte bei Holzzargen besonders auf:

die obere Bezugskante
die Mitte der Falle
die vorhandene Schließblechöffnung
die Lage des Schlosskastens
die DIN-Richtung der Tür
die Position der Bänder

Wenn eine vorhandene Holztür durch eine Glastür ersetzt wird, hilft das alte Türblatt als Orientierung. Trotzdem solltest du die Zarge und die Beschläge zusätzlich direkt prüfen.

Fallenmaß oben bei Stahlzargen

Bei Stahlzargen solltest du besonders genau und sorgfältig arbeiten, da sich Ungenauigkeiten hier stärker auswirken als bei Holzzargen. Das Schließblech ist bei Stahlzargen oft fest in die Zarge integriert oder nur begrenzt veränderbar, sodass sich eine falsch positionierte Falle nachträglich kaum noch korrigieren lässt. Dadurch muss die Falle der neuen Glastür besonders genau zur vorhandenen Öffnung im Schließblech passen, bevor die Tür überhaupt bestellt wird. Wer hier ungenau misst, riskiert, dass die neue Glastür zwar in Breite und Höhe passt, im Schlossbereich aber nicht richtig funktioniert.

Prüfe bei Stahlzargen zusätzlich:

Schließblechöffnung
Fallenmitte
oberes und unteres Maß zur Falle
Bandaufnahme
Maß zum oberen Band
Abstand der Türbänder
Dichtung und Falzgeometrie

Wenn die vorhandene Stahlzarge deutlich vom Standard abweicht, solltest du die technische Passung vor der Bestellung besonders sorgfältig klären.

Zusammenhang mit Bandposition und DIN-Richtung

Die Falle sitzt immer auf der Schlossseite der Tür, während die Bänder auf der gegenüberliegenden Bandseite montiert sind. Deshalb musst du immer prüfen, ob DIN-Richtung, Bandseite und Schlossseite tatsächlich zusammenpassen, bevor du die Maße für die neue Glastür festlegst. Das obere Fallenmaß allein reicht dafür nicht aus, denn es beschreibt nur die Höhenposition der Falle, nicht aber, auf welcher Seite sich Schloss und Bänder befinden. Zusätzlich brauchst du deshalb immer die Bandposition und die gewünschte Öffnungsrichtung der Tür, damit Fallenmaß, DIN-Richtung und Zarge am Ende technisch zusammenpassen.

DIN links: Bänder sitzen bei geöffneter Tür links.
DIN rechts: Bänder sitzen bei geöffneter Tür rechts.
Schlossseite: gegenüberliegende Seite der Bänder.
Falle: muss zur Schließblechöffnung passen.

Wenn du die DIN-Richtung verwechselst, sitzt der Schlosskasten auf der falschen Seite. Dann passt auch das Fallenmaß nicht zur vorhandenen Zarge.

Fallenmaß oben bei ESG-Glastüren

Bei ESG-Glastüren legt bereits die Fertigung die genaue Position von Bohrungen, Schlosskasten und Beschlägen unveränderlich fest. Nach dem Vorspannen des Glases kannst du diese Positionen nicht mehr einfach nachträglich ändern oder korrigieren, anders als es bei einer Holztür möglich wäre. Deshalb solltest du bereits vor der Bestellung genau prüfen, ob das obere Fallenmaß, die Bandmaße und die übrigen Zargenmaße wirklich zusammenpassen. Besonders wichtig wird das, wenn du eine vorhandene Zarge weiterverwenden möchtest, denn dann müssen alle Positionen exakt zur bereits bestehenden Einbausituation passen, statt umgekehrt an die neue Tür angepasst zu werden.

Prüfe deshalb:

passt die Türhöhe?
passt die Türbreite?
passt die Schlossposition?
passt die Schließblechöffnung?
passt die Bandseite?
passt die DIN-Richtung?

Weitere Informationen zur Auswahl findest du unter Glastür kaufen.

Welche Fehler entstehen bei falschem oberen Fallenmaß?

Wenn das obere Fallenmaß nicht zur vorhandenen Zarge passt, kann die Glastür im Schlossbereich nicht sauber funktionieren, selbst wenn Breite und Höhe der Tür ansonsten korrekt sind. Dann trifft die Falle nicht mittig auf das Schließblech, sondern etwas zu hoch oder zu tief, was das Schließverhalten der Tür spürbar beeinträchtigt. Solche Abweichungen fallen oft erst beim Einbau auf, wenn sich die Tür nur schwer oder gar nicht mehr sauber verriegeln lässt. Die folgende Übersicht zeigt typische Fehler bei diesem Maß und welche Folgen sie im Alltag haben können.

Fehler	Mögliche Folge
Falle sitzt zu hoch	Tür rastet nicht sauber ein
Falle sitzt zu tief	Schließblech wird verfehlt
DIN-Richtung falsch gewählt	Schloss sitzt auf der falschen Seite
Schließblech nicht geprüft	Tür schließt nicht zuverlässig
Nur Türblatt gemessen	Zargenposition bleibt unklar

Deshalb solltest du die Schlossposition immer gemeinsam mit Zarge, Bandseite und Beschlägen prüfen.

Fallenmaß oben und Falztiefe

Die Schlossposition ist nicht das einzige wichtige Maß im Schlossbereich. Zusätzlich solltest du die Tiefe des Falzbereichs prüfen. Denn die Tür muss nicht nur in der Höhe schließen, sondern auch richtig in der Zarge sitzen.

Die Tiefe des Falzbereichs beeinflusst, wie das Türblatt zur Dichtung und zur Anschlagfläche steht. Wenn diese Geometrie nicht passt, kann die Tür trotz korrekter Fallenposition schlecht schließen.

Deshalb gilt: Prüfe die Schlossposition, die Bandseite und den Falzbereich immer gemeinsam. Dadurch erkennst du technische Probleme deutlich früher.

Praktisches Beispiel zum Fallenmaß oben

Angenommen, du möchtest eine alte Holztür durch eine Glastür ersetzen und die vorhandene Zarge dabei unverändert weiter nutzen. Die Türgröße passt auf den ersten Blick scheinbar problemlos, trotzdem möchtest du vor der Bestellung noch einmal gezielt die Schlossposition prüfen, um spätere Funktionsprobleme zu vermeiden. Gerade weil sich eine bereits gefertigte Glastür nicht mehr nachträglich anpassen lässt, lohnt sich dieser zusätzliche Prüfschritt, auch wenn die übrigen Maße bereits zu passen scheinen.

Dann gehst du so vor:

obere Bezugskante bestimmen
Mitte der Falle am alten Türblatt oder am Beschlag ermitteln
Abstand von oben bis zur Fallenmitte messen
Schließblechöffnung in der Zarge kontrollieren
DIN-Richtung und Bandseite prüfen
Beschläge der neuen Glastür abgleichen

Wenn die Maße zusammenpassen, kann die vorhandene Zarge häufig weiter genutzt werden. Wenn sie abweichen, solltest du Beschläge, Zarge oder Sonderlösung genauer prüfen.

Checkliste vor der Bestellung

Bevor du eine Glastür verbindlich bestellst, solltest du neben Breite und Höhe unbedingt auch die Schloss- und Bandposition der vorhandenen Zarge prüfen, statt dich allein auf die Größe zu verlassen. Dadurch vermeidest du Fehlbestellungen und spätere Funktionsprobleme, die sich bei bereits gefertigtem ESG-Glas kaum noch korrigieren lassen. Am sinnvollsten ist es, alle relevanten Maße einmal gesammelt zu prüfen, statt sie nach und nach einzeln nachzumessen. Die folgende Checkliste fasst die wichtigsten Punkte zusammen, die du vor der Bestellung durchgehen solltest.

Breitenmaß im Falz messen
Höhenmaß im Falz messen
Gesamtmaß im Falz prüfen
Tiefe des Falzbereichs kontrollieren
Maß zum oberen Band prüfen
Abstand der Türbänder messen
Fallenmaß oben prüfen
unteres Maß zur Falle prüfen
DIN links oder DIN rechts bestimmen
Holzzarge oder Stahlzarge unterscheiden
passende Beschläge auswählen

Wenn du verschiedene Glasdesigns vergleichen möchtest, findest du hier eine Übersicht: Dekore für Glastüren & Glasschiebetüren.

Kurz zusammengefasst

Das Fallenmaß oben beschreibt den Abstand von einer oberen Bezugskante bis zur Mitte der Falle. Es hilft dir, die Schlossposition einer Glastür mit der vorhandenen Zarge und dem Schließblech abzugleichen.

Für eine passende Glastür solltest du nicht nur Breite und Höhe messen. Prüfe zusätzlich Bandseite, DIN-Richtung, Schließblech, oberes Fallenmaß und unteres Maß zur Falle. Dadurch stellst du sicher, dass Türblatt, Zarge und Beschläge technisch zusammenpassen.

Wenn du deine Glastür konfigurieren möchtest: Jetzt Glastür konfigurieren.

Häufige Fragen zum Fallenmaß oben

Was ist das Fallenmaß oben?

Das Fallenmaß oben beschreibt den Abstand von einer oberen Bezugskante bis zur Mitte der Falle im Schlossbereich.

Welche Bezugskante gilt beim oberen Fallenmaß?

Das hängt von der Messsituation und den Herstellerangaben ab. Häufig dient die obere Türkante, die obere Zargenfalz oder eine definierte technische Bezugslinie als Startpunkt.

Warum ist das Maß bei Glastüren wichtig?

Bei Glastüren sind Schlossposition, Bohrungen und Beschläge fest vorgegeben. Deshalb muss die Falle zur vorhandenen Schließblechposition passen.

Was ist der Unterschied zum unteren Maß zur Falle?

Das obere Maß startet von oben. Das untere Maß startet von unten. Beide Maße beschreiben die Position der Falle aus unterschiedlichen Richtungen.

Wie messe ich richtig?

Du misst senkrecht von der oberen Bezugskante bis zur Mitte der Falle oder bis zur Mitte der passenden Schließblechöffnung.

Reicht es, das alte Türblatt zu messen?

Das alte Türblatt hilft als Orientierung. Trotzdem solltest du die Zarge, das Schließblech und die Beschläge zusätzlich direkt prüfen.

Was passiert bei falschem Fallenmaß?

Die Falle trifft dann nicht sauber auf das Schließblech. Dadurch kann die Tür schwer schließen, nicht einrasten oder sichtbar versetzt sitzen.

Ist das Maß bei Stahlzargen besonders wichtig?

Ja. Bei Stahlzargen ist das Schließblech oft fest integriert oder nur begrenzt anpassbar. Deshalb solltest du dort besonders genau messen.

Hat die DIN-Richtung Einfluss?

Ja. Wenn DIN links und DIN rechts verwechselt werden, sitzt der Schlosskasten auf der falschen Seite. Dann passt auch die Schlossposition nicht zur Zarge.
