Oberes Bandmaß bei Glastüren: Bedeutung, Messung und richtige Einordnung

Das obere Bandmaß beschreibt den Abstand von der oberen Zargenfalz bis zur Bandbezugslinie des oberen Türbandes. Dieses Maß hilft dir, die Bandposition einer vorhandenen Zarge richtig zu prüfen und passende Glastürbeschläge auszuwählen.

Wenn du eine Glastür, Ganzglastür oder Glasinnentür in eine bestehende Holz- oder Stahlzarge einsetzen möchtest, solltest du daher nicht nur Breite und Höhe messen. Zusätzlich spielen Bandposition, DIN-Richtung, Zargenfalzmaß und Beschläge eine wichtige Rolle.

Das obere Bandmaß zählt dabei zu den technischen Kontrollmaßen. Es zeigt, wo das obere Band beziehungsweise die Bandbezugslinie im Verhältnis zur oberen Zargenfalz sitzt. Deshalb ist dieses Maß besonders wichtig, wenn du eine vorhandene Zarge weiterverwenden möchtest.

Passende Glastüren findest du hier: Glastüren ansehen.

Eine Übersicht zu Tür- und Zargenmaßen findest du unter Glastür Maße.

Der Vorteil eines korrekt ermittelten oberen Bandmaßes liegt darin, dass die Bänder der neuen Tür zur Zarge passen.

Abstand von Zargenfalz bis Bandbezugslinie
zeigt die Bandposition der Zarge
Grundlage für passende Glastürbeschläge
zusammen mit der DIN-Richtung prüfen
vermeidet Fehlbestellungen

Was bedeutet oberes Bandmaß?

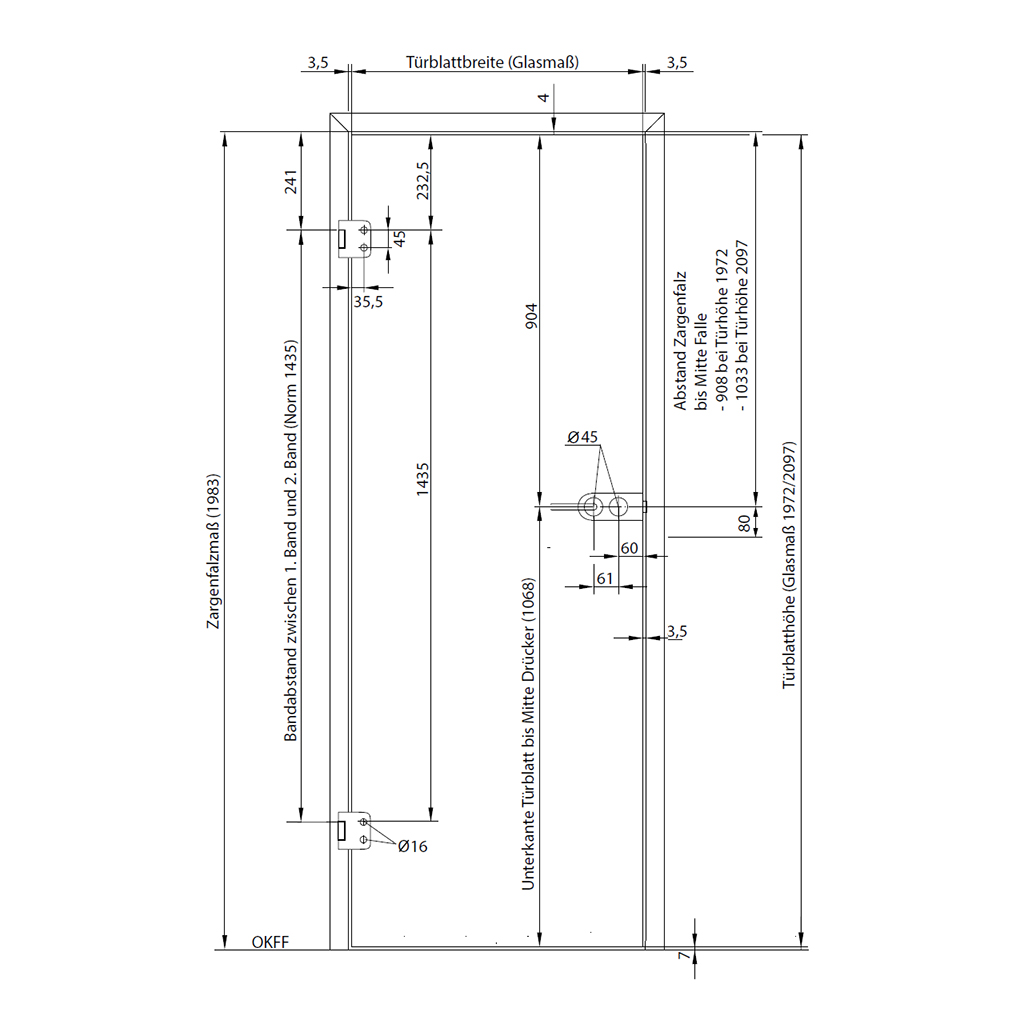

Das obere Bandmaß ist der Abstand von der oberen Zargenfalz bis zur Bandbezugslinie des oberen Bandes. Du misst also nicht einfach bis zur sichtbaren Oberkante des Bandes, sondern bis zur technischen Bezugslinie des Bandes.

Die Bandbezugslinie ist eine definierte Linie, mit der Hersteller die Position von Türbändern und Zargenbändern beschreiben. Sie hilft dabei, Türblatt, Bandaufnahme und Zarge exakt aufeinander abzustimmen.

Einfach gesagt: Das obere Bandmaß zeigt dir, wie weit das obere Band von der oberen Zargenfalz entfernt sitzt. Dadurch kannst du prüfen, ob die vorhandene Zarge zur geplanten Glastür und zu den passenden Beschlägen passt.

obere Zargenfalz = obere innere Bezugskante der Zarge
Bandbezugslinie = technische Bezugslinie des Türbandes
oberes Bandmaß = Abstand zwischen beiden Punkten
Bandposition = Lage der Bänder an Zarge und Türblatt

Warum ist dieses Maß wichtig?

Das obere Bandmaß beeinflusst, ob Türblatt, Zarge und Beschläge zueinander passen. Wenn die Bandposition nicht stimmt, kann die Glastür später nicht korrekt eingehängt werden.

Außerdem besteht eine Glastür meist aus ESG-Sicherheitsglas. Dieses Glas erhält Bohrungen und Ausschnitte vor dem Vorspannen. Deshalb kannst du die Bandposition nach der Herstellung nicht einfach verschieben.

Aus diesem Grund solltest du das Maß zum oberen Band immer prüfen, wenn du eine vorhandene Zarge weiter nutzen möchtest. Besonders bei älteren Zargen, Stahlzargen oder Sondermaßen kann die tatsächliche Bandlage vom erwarteten Standard abweichen.

Das Maß hilft dir vor allem bei diesen Fragen:

Passt die vorhandene Zarge zur neuen Glastür?
Sitzen die Bänder an der richtigen Position?
Stimmen Zarge, Türblatt und Beschläge überein?
Kann die Glastür sauber eingehängt werden?
Passt die Bandaufnahme zu DIN links oder DIN rechts?

Unterschied zu Zargenfalzhöhe und Türblatthöhe

Das obere Bandmaß beschreibt weder die Höhe der Tür noch die gesamte Höhe der Zarge, sondern ausschließlich den Abstand von der oberen Zargenfalz bis zur Bandbezugslinie des oberen Bandes. Diese Unterscheidung ist wichtig, weil beim Messen einer Glastür schnell mehrere Maße durcheinandergeraten können. Die Zargenfalzhöhe beschreibt die lichte Höhe im Falzbereich der Zarge und bestimmt, welche Türblatthöhe überhaupt passt. Die Türblatthöhe wiederum ist die tatsächliche Höhe des Türblatts selbst und damit das eigentliche Bestellmaß für die Glastür. Das obere Bandmaß sagt dagegen nichts über die Höhe von Tür oder Zarge aus, sondern nur darüber, wo innerhalb dieser Höhe das obere Band sitzt. Erst wenn Zargenfalzhöhe, Türblatthöhe und oberes Bandmaß gemeinsam betrachtet werden, lässt sich zuverlässig beurteilen, ob eine vorhandene Zarge zur geplanten Glastür passt.

Begriff	Bedeutung	Wichtig für
Oberes Bandmaß	Abstand von oberer Zargenfalz bis zur Bandbezugslinie	Bandposition und Beschlagprüfung
Zargenfalzhöhe	lichte Höhe im Falzbereich der Zarge	passende Glastürhöhe
Türblatthöhe	tatsächliche Höhe des Türblatts	Bestellmaß der Glastür
DIN-Richtung	Öffnungsrichtung der Tür	DIN links oder DIN rechts
Bandbezugslinie	technische Bezugslinie des Bandes	exakte Lage der Bandaufnahme

Wenn du eine Glastür planst, brauchst du deshalb mehrere Angaben. Die Zargenfalzhöhe bestimmt die passende Türhöhe. Die Zargenfalzbreite bestimmt die passende Türbreite. Das obere Bandmaß hilft dir dagegen bei der Kontrolle der Bandposition.

Wie misst du das obere Bandmaß richtig?

Du misst das obere Bandmaß von der oberen Zargenfalz bis zur Bandbezugslinie des oberen Bandes. Dabei zählt die technische Bezugslinie, nicht die sichtbare Außenkante des Bandes.

Vorbereitung der Messung

Öffne die Tür oder hänge das alte Türblatt aus. Dadurch siehst du die Zarge und die Bandaufnahme besser. Außerdem kannst du genauer prüfen, wo die obere Zargenfalz liegt.

Nutze für die Messung einen Zollstock, ein Maßband oder einen Messschieber. Wenn du eine technische Zeichnung der Zarge hast, kannst du die Bandbezugslinie zusätzlich mit den Herstellerangaben vergleichen.

Messung Schritt für Schritt

Obere Zargenfalz bestimmen: Suche die obere innere Falzkante der Zarge.
Oberes Band finden: Prüfe das obere Zargenband beziehungsweise die Bandaufnahme.
Bandbezugslinie bestimmen: Nutze die technische Bezugslinie des Bandes, nicht die sichtbare Bandkante.
Abstand messen: Miss senkrecht von der oberen Zargenfalz bis zur Bandbezugslinie.
Maß in mm notieren: Halte den Wert sauber fest, zum Beispiel 24,1 cm (241 mm).
Mit Beschlägen abgleichen: Vergleiche das Maß mit der geplanten Glastür und den passenden Bändern.

Wenn du unsicher bist, solltest du zusätzlich ein Foto der Bandaufnahme machen. Dadurch lässt sich später besser prüfen, ob die vorhandene Zarge zu einer Glastür passt.

Typischer Richtwert bei Innentüren

Bei vielen Innentüren und Zargen liegt das obere Bandmaß häufig bei etwa 24,1 cm (241 mm). Dieser Wert dient jedoch nur als Orientierung, weil Zargentyp, Bandart, Hersteller und Baujahr eine Rolle spielen.

Deshalb solltest du dich nicht allein auf einen Richtwert verlassen. Wenn du eine bestehende Zarge weiter nutzen möchtest, zählt immer das tatsächliche Maß vor Ort. Gerade ältere Zargen oder Stahlzargen können abweichen.

Maß	Typische Bedeutung	Hinweis
ca. 24,1 cm (241 mm)	häufiger Richtwert für das obere Band	vor Ort prüfen
abweichender Wert	mögliche Sonderzarge oder andere Bandtechnik	Beschläge genau abgleichen
nicht eindeutig messbar	Bandbezugslinie unklar	Herstellerangaben oder Fachprüfung nutzen

Wenn das Maß deutlich abweicht, solltest du nicht automatisch von einem Standardbeschlag ausgehen. Prüfe dann die gesamte Einbausituation genauer.

Bandbezugslinie: Warum nicht bis zur Bandkante messen?

Viele messen versehentlich bis zur sichtbaren Oberkante oder Unterkante des Bandes. Das führt jedoch schnell zu falschen Ergebnissen. Denn Hersteller beziehen sich bei technischen Angaben meistens auf die Bandbezugslinie.

Die Bandbezugslinie liegt nicht immer dort, wo das Band optisch beginnt. Je nach Bandtyp kann sie in der Mitte, an einer definierten Kante oder an einer speziellen technischen Bezugsebene liegen. Deshalb solltest du immer prüfen, welche Linie der Hersteller meint.

Für die Praxis bedeutet das:

Miss nicht automatisch bis zur sichtbaren Bandoberkante.
Prüfe die Bandbezugslinie des verwendeten Bandtyps.
Vergleiche das Maß mit der geplanten Glastür.
Nutze bei Unsicherheit Herstellerangaben oder Fotos.

Dadurch vermeidest du, dass die Glastür später nicht zur vorhandenen Bandaufnahme passt.

Zusammenhang mit DIN links und DIN rechts

Das obere Bandmaß beschreibt die Lage des oberen Bandes. Die DIN-Richtung beschreibt dagegen, auf welcher Seite die Bänder sitzen und in welche Richtung die Tür öffnet.

Beide Angaben hängen jedoch zusammen. Denn die Bandseite bestimmt, ob du eine Glastür in DIN links oder DIN rechts benötigst. Zusätzlich muss die Bandposition zur vorhandenen Zarge passen.

Vor der Bestellung solltest du daher prüfen:

Liegt das obere Band links oder rechts?
Öffnet die Tür in die gewünschte Richtung?
Passt DIN links oder DIN rechts?
Stimmt das Maß zum oberen Band?
Passen Bänder und Beschläge zur Glastür?

Weitere Informationen zur passenden Glastür findest du unter Glastür kaufen.

Holzzarge: Worauf solltest du achten?

Bei Holzzargen lässt sich das obere Bandmaß in der Regel gut prüfen, da Zargenfalz und Bandaufnahme meist frei zugänglich sind und sich sauber einsehen lassen. Trotzdem solltest du genau hinsehen, denn mehrere Lackschichten, ältere Beschläge oder nachträgliche Anpassungen an der Zarge können die sichtbare Bandposition leicht verändern und die Messung dadurch verfälschen. Besonders bei häufig gestrichenen oder renovierten Zargen lohnt es sich, bis zur tatsächlichen Bandbezugslinie zu messen und nicht nur bis zur zuletzt aufgetragenen Lackschicht. So stellst du sicher, dass das ermittelte Maß wirklich der ursprünglichen Bandposition entspricht und die spätere Glastür exakt zur vorhandenen Zarge passt.

Achte besonders auf:

die obere innere Zargenfalz
die genaue Lage des oberen Zargenbandes
die Bandbezugslinie des verwendeten Bandtyps
die Zargenfalzhöhe
die Zargenfalzbreite
die vorhandene Dichtung

Wenn die Holzzarge zu gängigen Standardmaßen passt, funktioniert eine Glastür im Standardmaß häufig problemlos. Dennoch solltest du die Bandposition immer zusätzlich kontrollieren.

Stahlzarge: Warum die Prüfung noch wichtiger ist

Bei Stahlzargen solltest du besonders sorgfältig messen, weil sich Bandaufnahmen je nach Baujahr, Hersteller und Ausführung deutlich unterscheiden können. Anders als bei Holzzargen lassen sich viele Bandpunkte an einer Stahlzarge nicht ohne Weiteres nachträglich verändern oder versetzen, da die Bandaufnahme meist fest mit dem Zargenprofil verschweißt oder verschraubt ist.

Deshalb reicht es bei einer Stahlzarge nicht aus, nur das obere Bandmaß zu prüfen. Zusätzlich solltest du die verbaute Bandart, das Schließblech, die vorhandene Dichtung und die Zargenfalzhöhe kontrollieren, damit die neue Glastür wirklich zur bestehenden Zarge passt. Gerade bei älteren Stahlzargen lohnt sich diese zusätzliche Prüfung, da nachträgliche Anpassungen hier deutlich aufwendiger sind als bei Holzzargen.

Bandaufnahme der Stahlzarge prüfen
Abstand von oberer Zargenfalz bis zur Bandbezugslinie messen
DIN-Richtung bestimmen
Beschläge zur Zarge abgleichen
bei Abweichungen Sonderlösung prüfen

Wenn die vorhandene Stahlzarge vom Standard abweicht, kann eine technische Prüfung sinnvoll sein. Dadurch vermeidest du Fehlbestellungen und Probleme beim Einbau.

Welche Rolle spielt das Maß bei Glastüren?

Bei Glastüren ist die Bandposition besonders wichtig, weil die Bohrungen und Ausschnitte im ESG-Sicherheitsglas vor der Fertigung festgelegt werden. Nachträglich kannst du diese Positionen nicht einfach ändern.

Wenn das obere Bandmaß nicht zur Glastür passt, stimmen Türblatt, Bandaufnahme und Beschlag nicht überein. Dann lässt sich die Tür nicht sauber einhängen oder sie sitzt später falsch in der Zarge.

Deshalb solltest du vor der Bestellung immer prüfen:

passt die Zargenfalzhöhe?
passt die Zargenfalzbreite?
passt die Bandposition?
passt die DIN-Richtung?
passen Beschläge und Griffset?

Passende Glastüren findest du unter Glastüren.

Typische Fehler bei der Messung

Beim oberen Bandmaß entstehen in der Praxis immer wieder dieselben Fehler, weil viele Nutzer die sichtbare Bandkante mit der technischen Bandbezugslinie verwechseln und dadurch ein falsches Maß notieren. Außerdem messen manche versehentlich von der äußeren Zargenbekleidung statt von der oberen inneren Zargenfalz aus, was das Ergebnis zusätzlich verfälscht. Solche kleinen Ungenauigkeiten wirken sich bei Glastüren besonders stark aus, weil Bohrungen und Beschlagpositionen im ESG-Sicherheitsglas bereits vor der Fertigung festgelegt werden und sich später nicht mehr korrigieren lassen. Deshalb lohnt es sich, die Messung in Ruhe durchzuführen und im Zweifel ein zweites Mal zu kontrollieren, bevor du die Maße für die Bestellung notierst.

bis zur sichtbaren Bandoberkante messen
Bandbezugslinie nicht beachten
von der äußeren Bekleidung statt von der oberen Zargenfalz messen
DIN links und DIN rechts verwechseln
Holzzarge und Stahlzarge gleich behandeln
alte Beschläge ohne Prüfung übernehmen
nur Breite und Höhe messen
Bandposition vor der Bestellung nicht prüfen

Der wichtigste Grundsatz lautet daher: Miss immer von der oberen Zargenfalz bis zur Bandbezugslinie und prüfe zusätzlich, welcher Bandtyp vorliegt.

Praktisches Beispiel

Angenommen, du möchtest eine alte Holztür durch eine moderne Glastür ersetzen und die vorhandene Zarge dabei weiter nutzen. Breite und Höhe der Zarge wirken auf den ersten Blick passend, doch bevor du die Glastür bestellst, möchtest du zusätzlich die Bandposition genau kontrollieren, damit die neue Tür später auch wirklich sauber einhängt. Dazu legst du zunächst die obere Zargenfalz als festen Ausgangspunkt fest und ermittelst anschließend die Bandbezugslinie des vorhandenen oberen Bandes. Erst wenn beide Punkte eindeutig bestimmt sind, lässt sich der Abstand dazwischen zuverlässig messen und mit den Angaben der geplanten Glastür vergleichen.

Dann prüfst du:

obere Zargenfalz als Startpunkt
Bandbezugslinie des oberen Bandes als Zielpunkt
Abstand zwischen beiden Punkten
DIN links oder DIN rechts
passende Beschläge zur Glastür

Wenn der Abstand etwa 24,1 cm (241 mm) beträgt und die restlichen Maße zur Glastür passen, kann die vorhandene Zarge häufig mit passenden Beschlägen genutzt werden. Dennoch solltest du alle Maße gemeinsam betrachten.

Checkliste vor der Bestellung

Bevor du eine Glastür verbindlich bestellst, solltest du dich nicht allein auf die Türgröße verlassen, denn Breite und Höhe sagen noch nichts über die Bandposition oder die passenden Beschläge aus. Zusätzlich solltest du deshalb die Zargenfalzmaße, das obere Bandmaß, die DIN-Richtung sowie die vorhandene Beschlagsituation gemeinsam kontrollieren, damit die neue Glastür später passgenau in die bestehende Zarge eingehängt werden kann. Gerade wenn eine ältere Zarge weiterverwendet werden soll, lohnt sich diese zusätzliche Kontrolle, weil sich Abweichungen bei Glastüren aufgrund der bereits vorgefertigten Bohrungen im ESG-Glas nachträglich kaum noch ausgleichen lassen. Eine vollständige Checkliste hilft dir dabei, keinen wichtigen Punkt zu übersehen.

Zargenfalzbreite messen
Zargenfalzhöhe messen
oberes Bandmaß prüfen
Bandbezugslinie bestimmen
DIN links oder DIN rechts festlegen
Holzzarge oder Stahlzarge unterscheiden
passende Beschläge auswählen
Glasdesign festlegen
bei Abweichungen Sonderlösung prüfen

Wenn du verschiedene Glasdesigns vergleichen möchtest, findest du hier eine Übersicht: Dekore für Glastüren & Glasschiebetüren.

Kurz zusammengefasst

Das obere Bandmaß ist der Abstand von der oberen Zargenfalz bis zur Bandbezugslinie des oberen Bandes. Es hilft dir, die Bandposition einer vorhandenen Zarge richtig zu prüfen.

Für eine passende Glastür brauchst du mehrere Maße. Die Zargenfalzbreite bestimmt die Breite, die Zargenfalzhöhe bestimmt die Höhe und das Maß zum oberen Band hilft bei der Kontrolle der Beschläge. Deshalb solltest du alle Werte gemeinsam prüfen.

Wenn du deine Glastür konfigurieren möchtest: Jetzt Glastür konfigurieren.

Häufige Fragen zum oberen Bandmaß

Was ist das obere Bandmaß?

Das obere Bandmaß ist der Abstand von der oberen Zargenfalz bis zur Bandbezugslinie des oberen Bandes.

Wo beginnt die Messung?

Du beginnst an der oberen inneren Zargenfalz. Miss also nicht von der äußeren Bekleidung oder von der sichtbaren Durchgangskante.

Wo endet die Messung?

Die Messung endet an der Bandbezugslinie des oberen Bandes. Deshalb solltest du nicht automatisch bis zur sichtbaren Bandkante messen.

Was ist die Bandbezugslinie?

Die Bandbezugslinie ist eine technische Bezugslinie des Türbandes. Hersteller nutzen sie, um die Lage von Band, Türblatt und Zarge eindeutig zu beschreiben.

Ist 24,1 cm (241 mm) ein Standardwert?

Bei vielen Innentüren liegt das obere Maß zum Band häufig bei etwa 24,1 cm (241 mm). Trotzdem solltest du den tatsächlichen Wert an der vorhandenen Zarge prüfen.

Warum ist das Maß bei Glastüren wichtig?

Bei Glastüren legt die Fertigung die Bohrungen und Beschlagpositionen fest. Deshalb müssen Bandposition, Zarge und Türblatt vor der Bestellung zusammenpassen.

Was passiert bei falscher Bandposition?

Die Glastür lässt sich dann möglicherweise nicht korrekt einhängen. Außerdem kann sie schief sitzen, klemmen oder nicht sauber schließen.

Gilt das Maß auch bei Stahlzargen?

Ja, auch bei Stahlzargen spielt das Maß eine Rolle. Allerdings solltest du zusätzlich Bandaufnahme, Schließblech und Dichtung prüfen.

Was ist der Unterschied zur Zargenfalzhöhe?

Die Zargenfalzhöhe beschreibt die nutzbare Höhe der Zarge im Falzbereich. Das obere Bandmaß beschreibt dagegen nur den Abstand von der oberen Zargenfalz bis zur Bandbezugslinie.

Was ist der Unterschied zur DIN-Richtung?

Die DIN-Richtung zeigt, ob die Tür DIN links oder DIN rechts öffnet. Das obere Bandmaß beschreibt dagegen die senkrechte Lage des oberen Bandes.

Kann man das Maß nachträglich anpassen?

Bei vielen vorhandenen Zargen lässt sich die Bandposition nur eingeschränkt ändern. Deshalb solltest du das Maß vor der Bestellung prüfen.

Reicht es, nur Breite und Höhe zu messen?

Nein. Für eine Glastür solltest du zusätzlich DIN-Richtung, Bandposition und Beschläge prüfen. Dadurch vermeidest du Probleme beim Einbau.
